Alle Komponenten und Voraussetzungen für Ihren Einsatz. Die Anschlussausführung stimmen wir vorab mit Ihnen ab.
Der Wasserspeicher und der Schaltschrank stehen frei im mobilen Rahmen. Die Anlage wird anschlussfertig geliefert und durch die Fachkräfte unserer beauftragten Partnerbetriebe in Betrieb genommen. Die derzeitigen Abbildungen dienen der Veranschaulichung. Maßgeblich sind die im individuellen Angebot festgelegte Anlage und Ausstattung.
Heizkörper können Sie optional einschließlich der benötigten Edelstahl-Wellrohre und Verbindungselemente dazubuchen.
Technische Daten
Die folgenden Angaben wurden aus den bereitgestellten technischen Unterlagen übertragen. Die Steuerungsdaten beziehen sich auf das Modell TAKAS 12.0. Maßgeblich für Ihren Einsatz ist die konkret angebotene Ausführung.
Öffnen Sie die gewünschten Datenblätter. Die Angaben zur Steuerung gelten für TAKAS 12.0; die konkrete Ausstattung steht in Ihrem Angebot.
Systemaufbau, Leistungsdaten, Bedienung und Gehäuseausführung.
| Modell | TAKAS 12.0 |
|---|---|
| Einsatzbereich | Heizung und Brauchwasser |
| Systemaufbau | 2 Komponenten: Schaltschrank und Wasserspeicher |
| Außengerät | Keines |
| Anwendung laut Unterlage | Frequenzheizung mit Booster |
| Systemleistung | 12 kW |
| Standard-Stromversorgung | 400 V · 3 Phasen · 50 Hz |
| Systemangabe V / Ph / Hz | 400 V · 3 Phasen · 70 Hz1 |
| Schaltschrank-Ausführung | Wandschrank, geteilt, Topmounting, 2 Türen |
| Abmessungen Schaltschrank (B × H × T) | 380 × 1.000 × 210 mm |
| Gewicht Schaltschrank | Im vorliegenden Auszug nicht angegeben |
| Montage | Wandbefestigung; Türen nach vorne öffnend |
| Umgebungstemperatur | −30 bis +45 °C |
| Vorlauftemperatur / Warmwasser laut Unterlage | 15 bis 80 °C |
| Temperaturregelung und Bedienung | Über das Display |
| Anzeige des Betriebszustands | Über das Display |
| Not-Aus | Not-Aus-Schalter am Schaltschrank |
| Not-Aus-Zustand laut Unterlage | Über den Not-Aus-Schalter am Schaltschrank |
| Geräuschangabe laut Unterlage | 25 dB bei 1 m · 20 dB bei 5 m 2 |
| Schutzart | IP54 |
| Wasserspeicher-Material | Edelstahl DUPLEX-2001 |
| Aufgeführte Speichervolumen | 40, 60, 80, 100, 150 und 200 Liter; je nach Ausführung |
Die folgenden Querschnitte sind Angaben der bereitgestellten Unterlage. Sie ersetzen keine Auslegung der konkreten Stromversorgung durch einen Elektrofachbetrieb.
| Versorgungskabel bis 10 m laut Unterlage | 4 mm² |
|---|---|
| Versorgungskabel ab 10 m laut Unterlage | 6 mm² |
| Geschirmtes Anschlusskabel zur Heizpatrone | Bis 2 m: 2,5 mm² |
| Schirmung / Erdung | Anschlussangabe der Unterlage vor Ausführung fachlich prüfen und freigeben lassen³ |
Vier Größen im Vergleich. Anschlüsse sind als Innengewinde angegeben; nicht aufgeführte Werte wurden nicht ergänzt.
Auf kleinen Bildschirmen lässt sich die Tabelle seitlich verschieben.
| Merkmal | 60 Liter | 80 Liter | 100 Liter | 150 Liter |
|---|---|---|---|---|
| Volumen | 60 Liter | 80 Liter | 100 Liter | 150 Liter |
| Höhe | 1.016 mm | 900 mm | 1.045 mm | 1.410 mm |
| Innendurchmesser | 300 mm | 370 mm | 370 mm | 370 mm |
| Außendurchmesser | 375 mm | 470 mm | 470 mm | 470 mm |
| Polyurethan-Isolierung laut Unterlage | 75 mm⁴ | 75 mm⁴ | 75 mm⁴ | 75 mm⁴ |
| Spirale: Rohrdurchmesser | Ø 22 mm | Ø 22 mm | Ø 22 mm | Ø 22 mm |
| Spirale: Länge | 15 m | 15 m | 20 m | 25 m |
| Innentank | DUPLEX-2001 | DUPLEX-2001 | DUPLEX-2001 | DUPLEX-2001 |
| Innentank: Wanddicke | 1,0 mm | 1,0 mm | 1,0 mm | 1,0 mm |
| Außenmaterial | Verzinkter Stahl mit Lackschicht | Verzinkter Stahl mit Lackschicht | Verzinkter Stahl mit Lackschicht | Verzinkter Stahl mit Lackschicht |
| Angegebene Dicke Außenmaterial | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm |
| Arbeitsdruck | 6 bar | 6 bar | 6 bar | 6 bar |
| Maximaldruck | 10 bar | 10 bar | 10 bar | 10 bar |
| Vorlauf und Rücklauf | G 1½″ | G 1½″ | G 1½″ | G 1½″ |
| Spirale: Ein- und Ausgang | G ¾″ | G ¾″ | G ¾″ | G ¾″ |
| Heizstabanschlüsse von unten | 1 × G 2″ | 1 × G 2″ | 1 × G 2″ | 3 × G 2″ |
| Temperatursensor | G ½″ | G ½″ | G ½″ | G ½″ |
| Magnesiumanode | G ¾″ | G ¾″ | G ¾″ | G ¾″ |
| Überdruckventil | G ¾″ | G ¾″ | G ¾″ | G ¾″ |
| Reinigungsöffnung | Nicht aufgeführt | Nicht aufgeführt | Nicht aufgeführt | G ½″ |
| Muttern | 8 × M6 | 8 × M6 | 8 × M6 | 8 × M6 |
| Gewindeausführung | Innengewinde | Innengewinde | Innengewinde | Innengewinde |
⁴ Im Quellauszug stehen 75 mm bei der Polyurethan-Isolierung. Diese Angabe lässt sich nicht eindeutig mit allen aufgeführten Innen- und Außendurchmessern abgleichen. Vor einer maßgebundenen Aufstellung sind die passende Maßzeichnung und die Isolierangabe der konkreten Ausführung zu bestätigen.

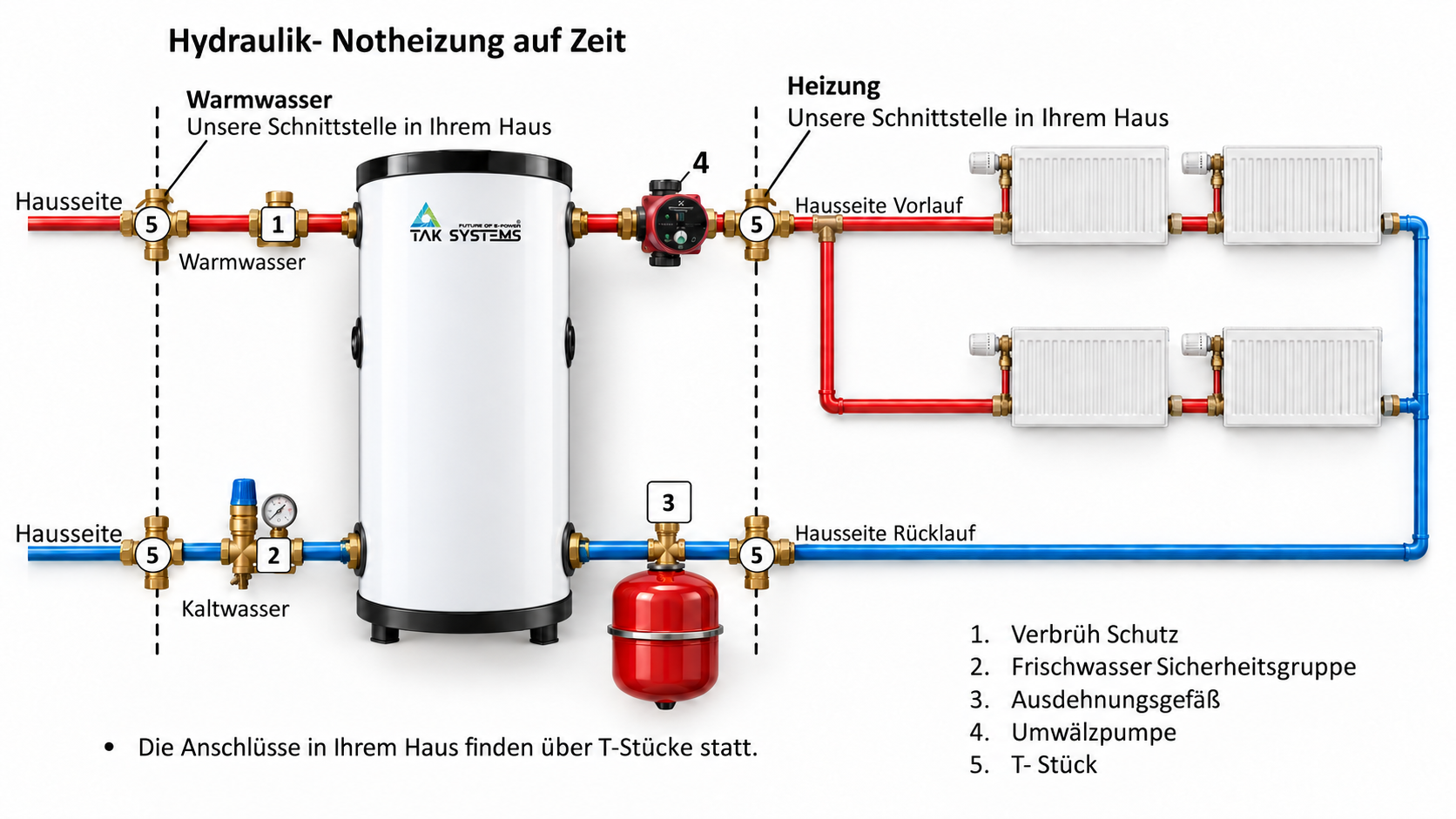

Die Anschlussbilder dienen der schematischen Erläuterung des Systems. Sie ersetzen keine objektspezifische Planung oder Installationsanleitung. Die konkrete Anschlussausführung wird für den jeweiligen Einsatz durch Fachpersonal festgelegt.

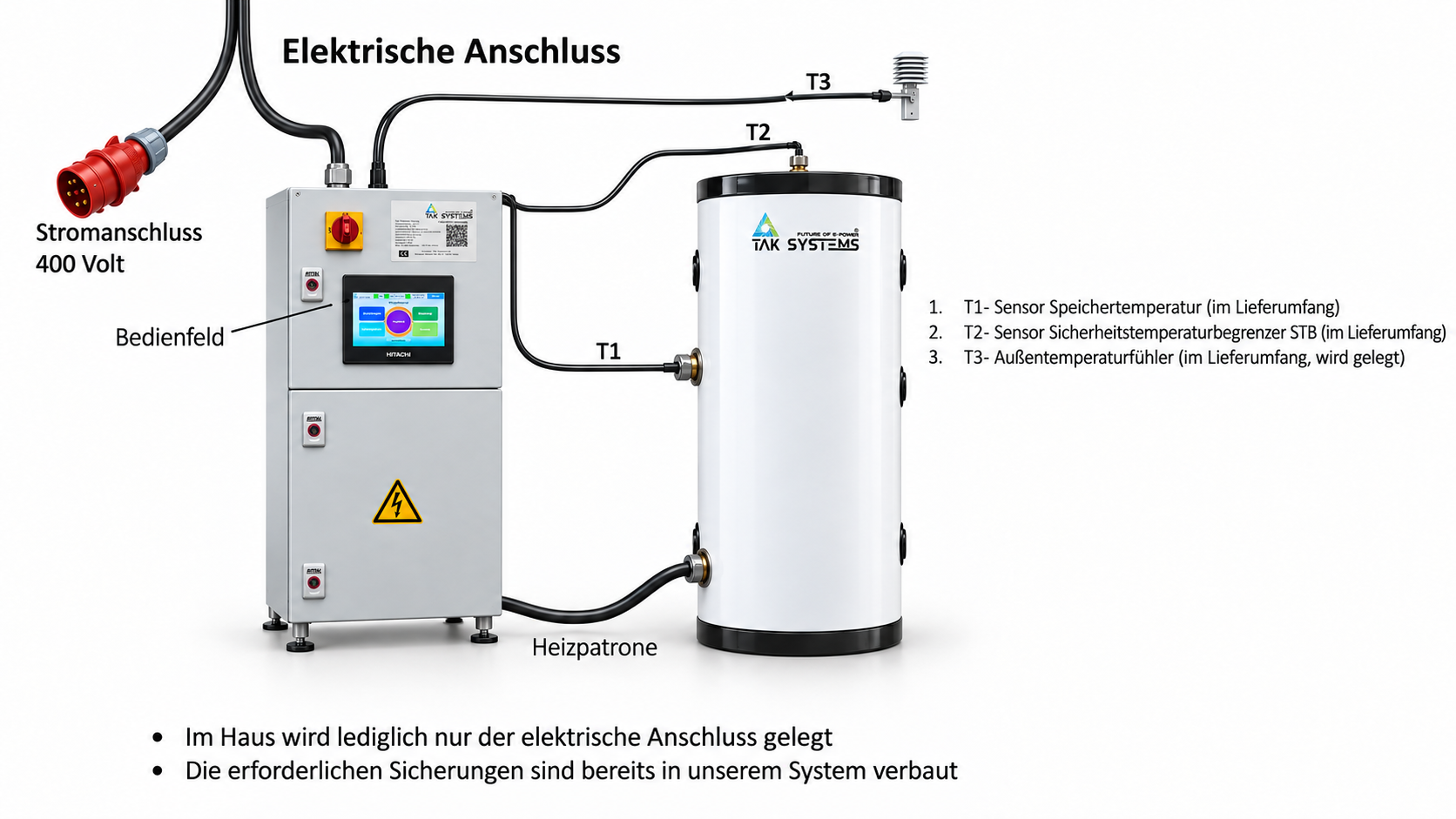

Der Kunde stellt eine zur Anlage passende 400-V-Stromversorgung und einen zugänglichen Wasseranschluss zur Befüllung bereit. Die benötigte Stromversorgung hängt von Leistungsklasse und Ausführung ab. Ob eine CEE-Verbindung mit 32 A geeignet ist oder ein anderes Anschlusskonzept benötigt wird, prüft ein hierzu berechtigter Elektrofachbetrieb vorab. Für 24 und 36 kW wird das geeignete Anschlusskonzept gesondert abgestimmt. Anschlussart, erforderliche Absicherung und Schutzmaßnahmen werden vor dem Einsatz abgestimmt. Der Kunde führt keine Anschlussarbeiten an der Heizzentrale aus. In der Heizzentrale vorhandene Schutzeinrichtungen ersetzen nicht die Prüfung der bauseitigen Stromversorgung.
Wir liefern die im Angebot vereinbarten Anschlusskomponenten. Kaufteile sind in den Einsatzkosten enthalten und bleiben bei Ihnen. Sie stellen geeignete Strom- und Wasseranschlüsse bereit; qualifizierte Partnerbetriebe übernehmen den Anschluss. Die Voraussetzungen vor Ort stimmen wir vorab mit Ihnen ab.

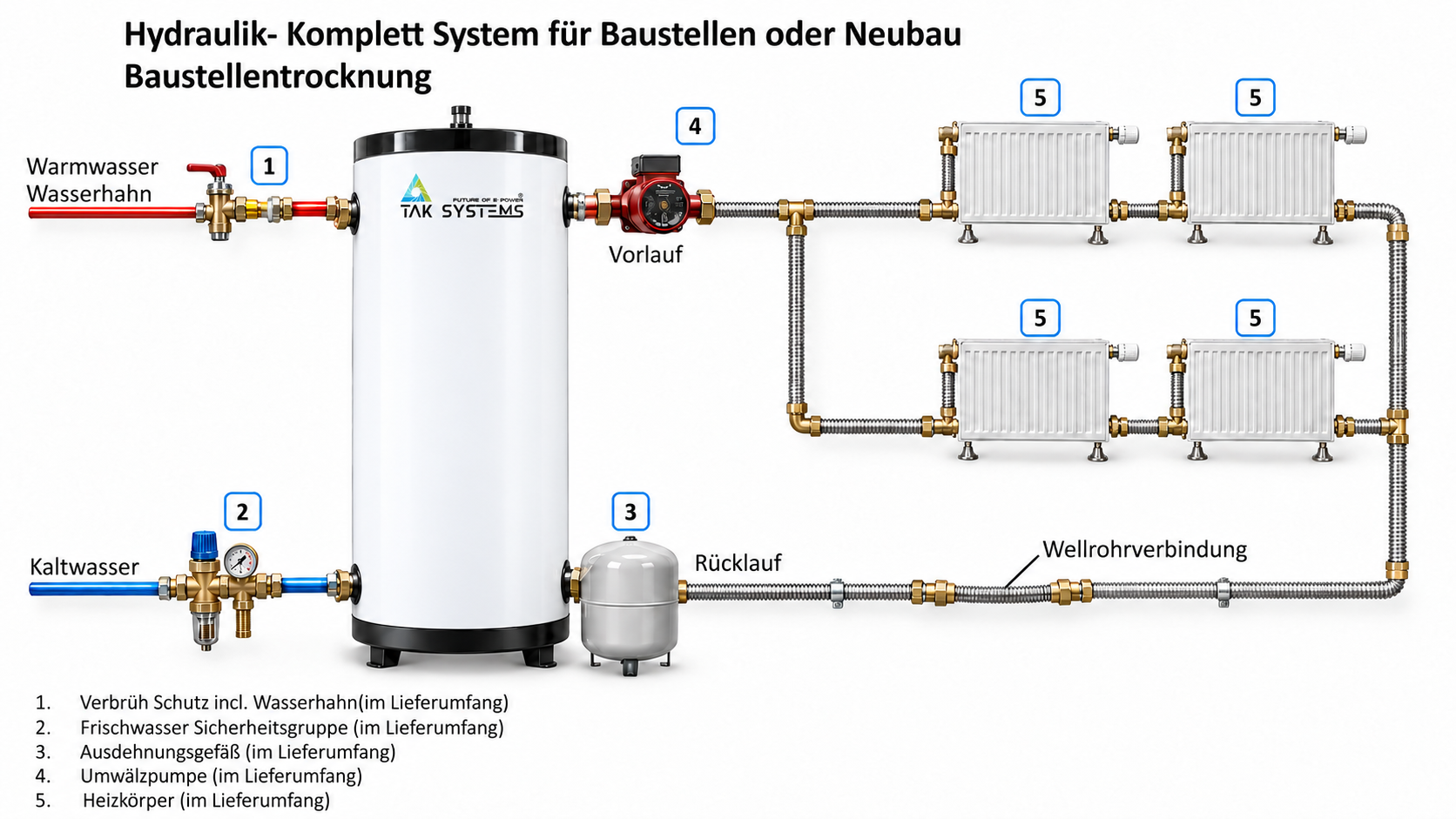

Wir planen die passende Lösung, stellen die notwendige Anzahl Heizkörper in den Räumen auf und verbinden sie über Wellrohre mit der mobilen Heizzentrale. Je nach Objekt sind Reihen- oder Parallelschaltungen möglich.
Heizbedarf, Aufstellorte und Anzahl der benötigten Heizkörper festlegen.
Flexible Verbindung der Heizkörper über Wellrohre, passend zur Baustellensituation.
Wir befüllen, entlüften und nehmen das gesamte System betriebsbereit in Betrieb.
